天区机遇目标空间探测任务规划算法

曾而康 吴海燕 冯准

曾而康, 吴海燕, 冯准. 天区机遇目标空间探测任务规划算法[J]. 空间科学学报, 2023, 43(2): 361-368. doi: 10.11728/cjss2023.02.220225020
引用本文: 曾而康, 吴海燕, 冯准. 天区机遇目标空间探测任务规划算法[J]. 空间科学学报, 2023, 43(2): 361-368. doi: 10.11728/cjss2023.02.220225020
ZENG Erkang, WU Haiyan, FENG Zhun. Sky Area Target of Opportunity Mission Planning Method (in Chinese). Chinese Journal of Space Science, 2023, 43(2): 361-368 doi: 10.11728/cjss2023.02.220225020
Citation: ZENG Erkang, WU Haiyan, FENG Zhun. Sky Area Target of Opportunity Mission Planning Method (in Chinese). Chinese Journal of Space Science, 2023, 43(2): 361-368 doi: 10.11728/cjss2023.02.220225020

天区机遇目标空间探测任务规划算法

doi: 10.11728/cjss2023.02.220225020
基金项目: 中国科学院战略性先导科技专项项目资助(XDA15040100, XDA15040400)
详细信息
    作者简介:

    吴海燕:E-mail:why@nssc.ac.cn

  • 中图分类号: V4

Sky Area Target of Opportunity Mission Planning Method

  • 摘要: 针对中法合作SVOM卫星的天区范围内机遇目标规划问题(ToO-MM),对其中的约束条件和优化目标进行抽象,建立了规划问题数学模型,设计实现了基于启发式规则的机遇目标规划算法TMHPA。以最大化卫星科学观测收益和最大化应急任务响应度为优化目标,考虑卫星姿态调整时间的影响,对观测任务和数传任务进行规划。通过仿真实验验证算法的有效性,结果表明该方法能够在保证算法收敛性和时效性同时,给出卫星在天区范围内的网格单元(tile)目标观测序列以及执行数传任务的时段安排,实现对ToO目标观测的快速响应,并及时下传机遇目标科学观测数据,满足规划算法的设计需求。



  • 图  1  TMHPA算法流程

    Figure  1.  Flow chart of TMHPA

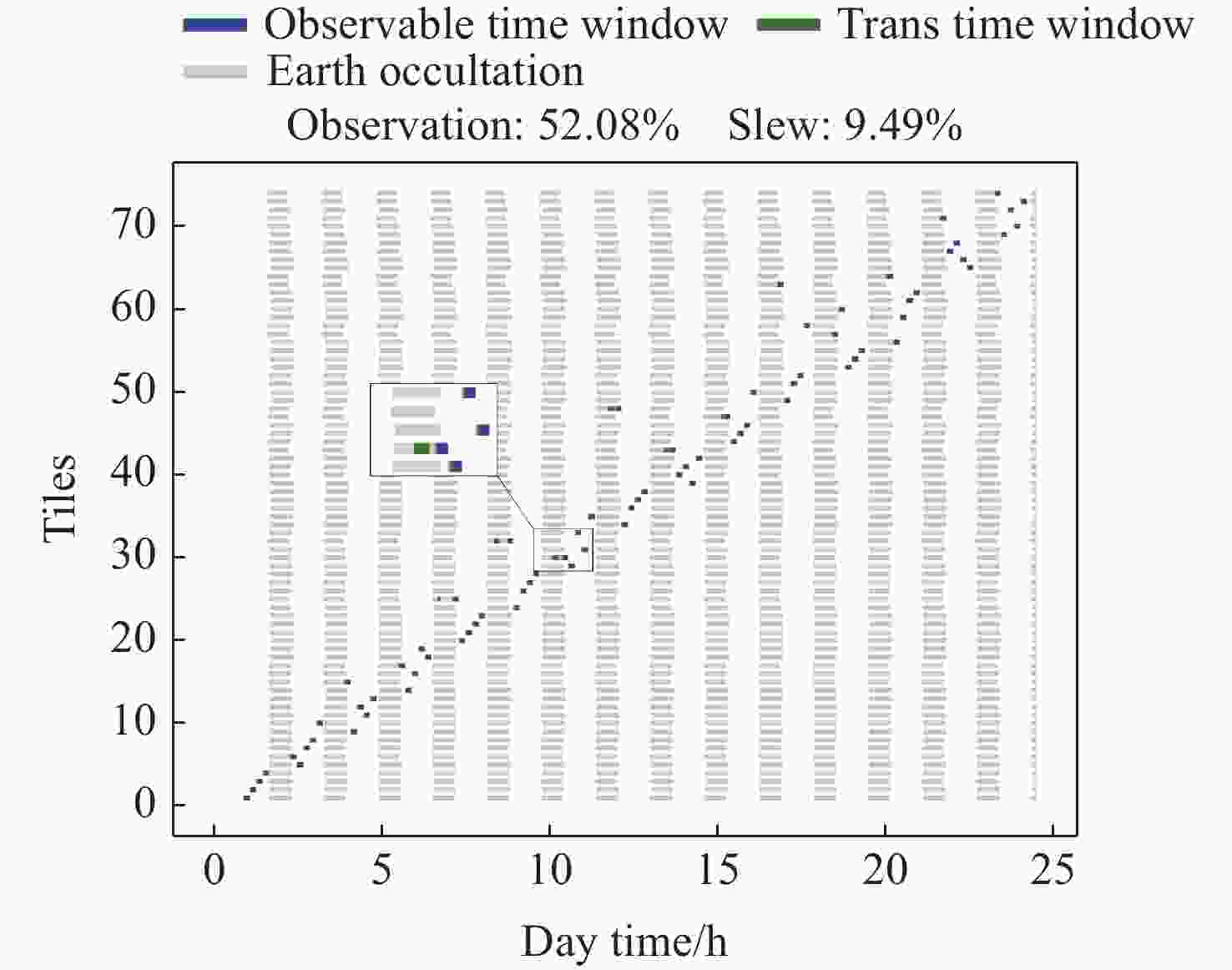

    图  2  TMHPA算法在GW170814上的规划结果

    Figure  2.  TMHPA planning result on GW170814

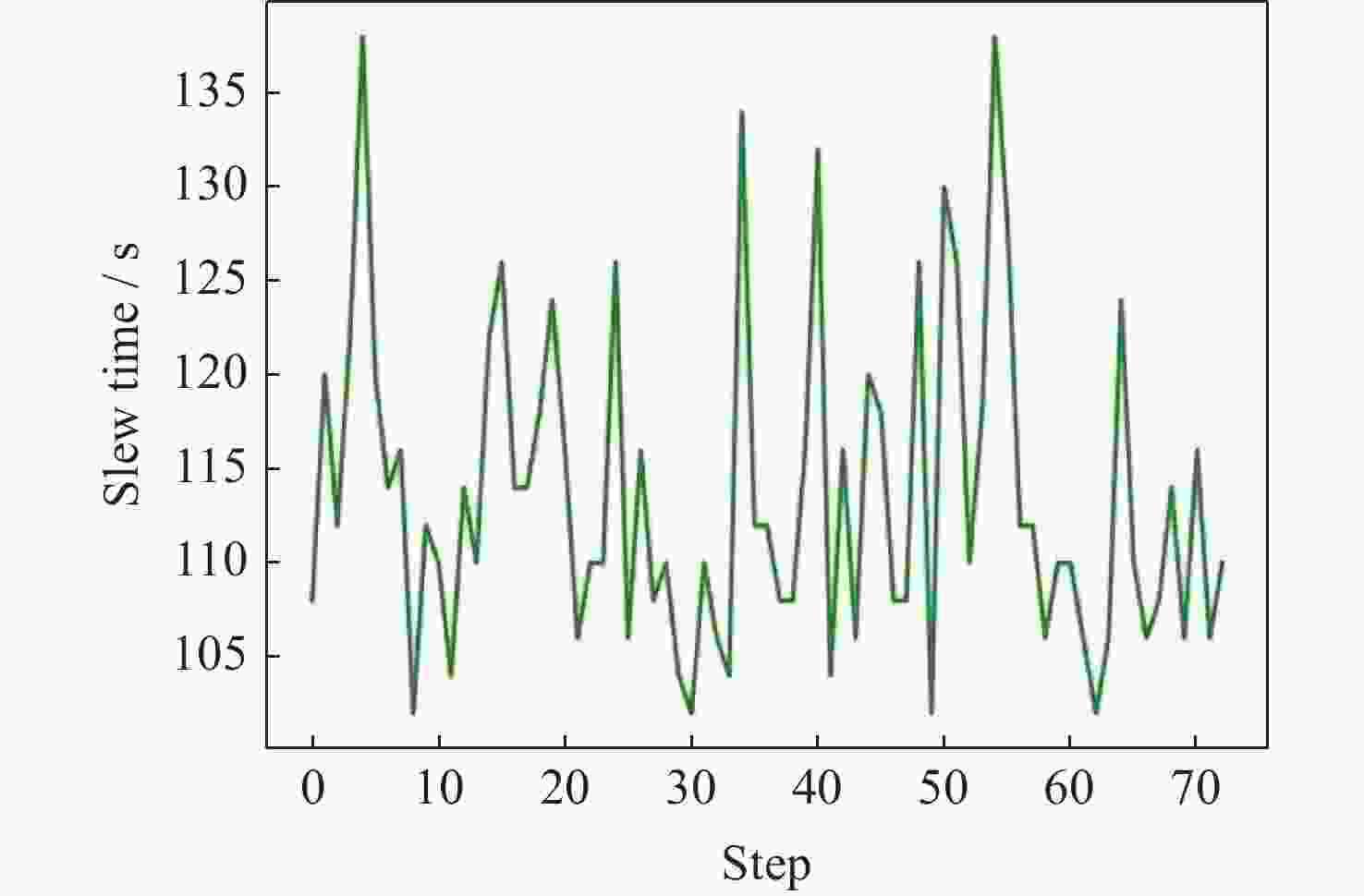

    图  3  姿态调整过程

    Figure  3.  Process of slew

    表  1  ToO-MM规划模型基本符号定义

    Table  1.   Parameter definition of ToO-MM model

    符号描述
    T机遇目标tile集合
    W目标可视时间窗口
    G地面数传站可视窗口
    R观测任务规划结果
    K数传任务规划结果
    Ntile的总数量
    S姿态调整时长
    E姿态调整时段
    C一个圈次观测tile数量
    O存储量
    下载: 导出CSV

    表  2  GW170814天区机遇目标tile数据

    Table  2.   Tile data of GW170814

    编号赤经/(º)赤纬/(º)观测时长/min观测优先级
    147.857142–42.609806101.589328
    245.775862–46.571847101.553358
    346.428571–42.609806101.425764
    447.950812–44.201529101.415292
    ···············
    22835.816326–53.572233100.068670
    22939.919354–43.406858100.066731
    23050.901639–44.201529100.066025
    下载: 导出CSV

    表  3  TMPHA规划结果

    Table  3.   Planning result of TMPHA

    年-月-日时刻 (UT)积秒编号圈次持续时长/s调姿时间/s
    2022-09-2601:24:562316029643975733108
    2022-09-2602:15:252316332553976600104
    2022-09-2602:27:092316402973976600105
    2022-09-2602:38:542316473463976600108
    ·····················
    2022-09-2623:39:3023240370563989600113
    2022-09-2623:51:2323241083573989600105
    2022-09-2700:03:0823241788603989958105
    下载: 导出CSV

    表  4  各个优化目标函数值

    Table  4.   Value of each optimization objective function

    优化目标$ {f}_{\mathrm{p}\mathrm{r}\mathrm{o}} $$ {f}_{\mathrm{s}\mathrm{l}\mathrm{e}\mathrm{w}} $$ {f}_{\mathrm{p}\mathrm{r}\mathrm{i}} $F
    数值0.01240.0280.0430.0641
    下载: 导出CSV

    表  5  算法对比结果

    Table  5.   Comparison results of algorithm

    算法GADEATMHPA
    总观测收益54.1752.3250.90
    卫星调姿用时/s8502.118471.838199.36
    算法总耗时/s144.31135.453.78
    下载: 导出CSV
  • [1] PAUL J, WEI J Y, BASA S, et al. The Chinese-French SVOM mission for gamma-ray burst studies[J]. Comptes Rendus Physique, 2011, 12(3): 298-308 doi: 10.1016/j.crhy.2011.01.009
    [2] CASTELLINI F, LAVAGNA M. Advanced planning and scheduling initiative’s XMAS tool: AI for automatic scheduling of XMM-Newton long term plan[C]//6 th International Workshop on Planning and Scheduling for Space. Pasadena: European Space Agency Publications Division, 2009
    [3] LU F J, ZHANG S N. Status of the hard X-ray modulation telescope (insight-HXMT) project[J]. Chinese Journal of Space Science, 2018, 38(5): 623-626 doi: 10.11728/cjss2018.05.623
    [4] 李新乔, 文向阳, 安正华, 等. GECAM卫星有效载荷介绍[J]. 中国科学: 物理学 力学 天文学, 2020, 50(12): 129508

    LI Xinqiao, WEN Xiangyang, AN Zhenghua, et al. The GECAM and its payload[J]. Scientia Sinica Physica, Mechanica & Astronomica, 2020, 50(12): 129508
    [5] FRATINI S, CESTA A. The APSI framework: a platform for timeline synthesis[C]//Proceedings of the 1 st Workshops on Planning and Scheduling with Timelines. Atibaia: PSTL, 2012: 8-15
    [6] KITCHING M, POLICELLA N. A local search solution for the INTEGRAL long term planning[C]//7 th International Workshop on Planning and Scheduling for Space. Darmstadt: IWPSS, 2011
    [7] 吴海燕, 孟新, 张玉珠, 等. 面向天文观测的空间科学卫星任务规划方法研究[J]. 空间科学学报, 2013, 33(5): 561-568 doi: 10.11728/cjss2013.05.561

    WU Haiyan, MENG Xin, ZHANG Yuzhu, et al. Research on the planning method for astronomy observation mission[J]. Chinese Journal of Space Science, 2013, 33(5): 561-568 doi: 10.11728/cjss2013.05.561
    [8] 刘薇, 林宝军. 天文卫星巡天扫描智能规划模型及仿真[J]. 系统仿真学报, 2007, 19(3): 654-656 doi: 10.3969/j.issn.1004-731X.2007.03.047

    LIU Wei, LIN Baojun. Intelligent model of astronomical satellite using GA for scanning the celestial sphere[J]. Journal of System Simulation, 2007, 19(3): 654-656 doi: 10.3969/j.issn.1004-731X.2007.03.047
    [9] 黄跃, 屈进禄, 贾淑梅, 等. HXMT卫星长期任务规划算法[J]. 空间科学学报, 2017, 37(6): 766-772 doi: 10.11728/cjss2017.06.766

    HUANG Yue, QU Jinlu, JIA Shumei, et al. Long-term planning algorithm for the HXMT mission[J]. Chinese Journal of Space Science, 2017, 37(6): 766-772 doi: 10.11728/cjss2017.06.766
    [10] 刘雯, 李立钢. 基于改进遗传算法的天文卫星任务规划研究[J]. 计算机仿真, 2014, 31(12): 54-58 doi: 10.3969/j.issn.1006-9348.2014.12.013

    LIU Wen, LI Ligang. Mission planning of space astronomical satellite based on improved genetic algorithm[J]. Computer Simulation, 2014, 31(12): 54-58 doi: 10.3969/j.issn.1006-9348.2014.12.013
    [11] 韩传奇, 刘玉荣, 李虎. 基于改进遗传算法对小卫星星群任务规划研究[J]. 空间科学学报, 2019, 39(1): 129-134 doi: 10.11728/cjss2019.01.129

    HAN Chuanqi, LIU Yurong, LI Hu. Mission planning for small satellite constellations based on improved genetic algorithm[J]. Chinese Journal of Space Science, 2019, 39(1): 129-134 doi: 10.11728/cjss2019.01.129
    [12] 刘勇. 天文卫星机遇目标任务重规划方法研究[D]. 北京: 中国科学院大学, 2019

    LIU Yong. Research on Astronomical Satellite Target of Opportunity Task Re-planning Algorithm[D]. Beijing: University of Chinese Academy of Sciences, 2019
    [13] 韩鹏, 郭延宁, 李传江, 等. 基于相对成像时刻编码遗传算法的敏捷成像卫星任务规划[J]. 宇航学报, 2021, 42(11): 1427-1438 doi: 10.3873/j.issn.1000-1328.2021.11.009

    HAN Peng, GUO Yanning, LI Chuanjiang, et al. A relative imaging time coding-based genetic algorithm for agile imaging satellite task planning[J]. Journal of Astronautics, 2021, 42(11): 1427-1438 doi: 10.3873/j.issn.1000-1328.2021.11.009
    [14] 甘岚, 龚胜平. 机动卫星星座对多目标成像任务规划[J]. 清华大学学报(自然科学版), 2021, 61(3): 240-247 doi: 10.16511/j.cnki.qhdxxb.2020.26.013

    GAN Lan, GONG Shengping. Observation mission planning for maneuverable satellite constellations towards multiple targets[J]. Journal of Tsinghua University (Science and Technology), 2021, 61(3): 240-247 doi: 10.16511/j.cnki.qhdxxb.2020.26.013
    [15] KIM H, CHANG Y K. Mission scheduling optimization of SAR satellite constellation for minimizing system response time[J]. Aerospace Science and Technology, 2015, 40: 17-32 doi: 10.1016/j.ast.2014.10.006
    [16] 赵琳, 王硕, 郝勇, 等. 基于地面任务-空间姿态映射的敏捷卫星任务规划[J]. 航空学报, 2018, 39(10): 322066 doi: 10.7527/S1000-6893.2018.22066

    ZHAO Lin, WANG Shuo, HAO Yong, et al. Mission planning for agile satellite based on the mapping relationship between ground missions and spatial attitudes[J]. Acta Aeronautica et Astronautica Sinica, 2018, 39(10): 322066 doi: 10.7527/S1000-6893.2018.22066
    [17] 毛李恒, 邓清, 刘柔妮, 等. 针对多星多任务仿真调度的关键路径遗传算法[J]. 系统仿真学报, 2021, 33(1): 205-214 doi: 10.16182/j.issn1004731x.joss.19-0301

    MAO Liheng, DENG Qing, LIU Rouni, et al. CPM-GA for multi-satellite and multi-task simulation scheduling[J]. Journal of System Simulation, 2021, 33(1): 205-214 doi: 10.16182/j.issn1004731x.joss.19-0301
    [18] 于静, 杨文沅, 刘晓路, 等. 成像卫星密集任务合成方法及其调度算法[J]. 华中科技大学学报(自然科学版), 2021, 49(10): 73-78 doi: 10.13245/j.hust.211012

    YU Jing, YANG Wenyuan, LIU Xiaolu, et al. Intensive task merging method and scheduling algorithm for imaging satellites[J]. Journal of Huazhong University of Science and Technology (Natural Science Edition), 2021, 49(10): 73-78 doi: 10.13245/j.hust.211012
    [19] 徐子羚. Tiling覆盖策略的天文卫星机遇目标任务规划方法研究[D]. 北京: 中国科学院大学(中国科学院国家空间科学中心), 2021

    XU Ziling. Research on Astronomical Satellite ToO Planning under Tiling Coverage Strategy[D]. Beijing: University of Chinese Academy of Sciences (National Space Science Center), 2021
